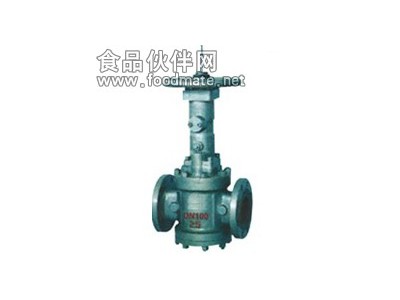

轨道旋塞阀(将军阀)将军阀适用于公称压力CLASS150-900LBS，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
主要结构特点
1、产品结构合理，密封可靠，性能优良、造型美观。
2、它的密封性是通过阀片四周的密封圈来实现的。的燕尾槽保护和固定密封圈。
3、双向流动，安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
工作原理
当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的压力降.
当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭.
当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,塞子的通道于阀体的通道对齐,使阀门处于全开的状态.
该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。
技术规范
| 结构形式 | BB-BG |
| 驱动方式 | 手轮、伞齿轮、手柄 |
| 设计标准 | API599、API6D |
| 结构长度 | ASME B16.10 |
| 连接法兰 | ASME B16.5 |
| 试验和检验 | API598.API6D |
注：阀门连接法兰尺寸可根据用户要求设计制造。
主要性能参数
| 公称压力(LB) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
| 150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
主要零件材料
| 序号 | 名称 | 材质 |
| 1 | 下盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | O型圈 | 丁腈橡胶 |
| 3 | 密封圈 | 氟橡胶 |
| 4 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | 阀体 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 6 | 阀栓 | ASTM A193-B7,A320-B8,A193-B8M |
| 7 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
| 8 | 阀盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | 填料 | 柔性石墨+不锈钢 |
| 10 | 填料压盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 11 | 手轮 | ASTM A536 Gr.60-40-18、A216-WCB |
| 12 | 阀杆螺母 | 铜合金 |
| 13 | 阀杆螺母盖 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 14 | 支架 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 15 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 16 | 导向螺栓 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 17 | 销 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 18 | 阀片 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
主要外形尺寸
| 型号 | YDAOX43-150 | |||||||||||||||
| 压力等级 | 150LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 40 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 10 | 12 | 14 | 19 | 21 | 28 | 34 | 39 | 75 | 95 | 135 | 200 | 255 | 415 | 650 | |
| 型号 | YDAOX43-300 | |||||||||||||||
| 压力等级 | 300LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 11 | 13 | 20 | 27 | 31 | 37 | 44 | 60 | 82 | 115 | 165 | 225 | 305 | 405 | 650 | |
| 型号 | YDAOX43-600 | |||||||||||||||
| 压力等级 | 600LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 13 | 15 | 22 | 29 | 34 | 41 | 54 | 68 | 99 | 128 | 191 | 258 | 430 | 650 | 870 | |
| 型号 | YDAOX43-900 | |||||||||||||||
| 压力等级 | 900LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 229 | 229 | 254 | 279 | 305 | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 15 | 19 | 24 | 32 | 38 | 47 | 62 | 75 | 115 | 147 | 220 | 379 | 490 | 720 | 1020 | |
